EXCEL有限元入门算例—6单元弹簧结构

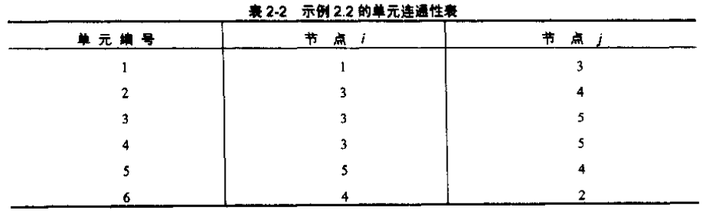

热1已有 97 次阅读 2023-04-11 08:02《MATLAB有限元分析与应用》示例2.2，原题使用MATLAB求解的，计算过程涉及到简单的矩阵计算，用EXCEL也是可以的，主要用到EXCEL矩阵求逆函数、乘法、加减以及数组加减，具体用法可以百度看一下，秒懂。
编辑切换为居中
添加图片注释，不超过 140 字（可选）
编辑
添加图片注释，不超过 140 字（可选）
编辑切换为居中
添加图片注释，不超过 140 字（可选）
编辑切换为居中
添加图片注释，不超过 140 字（可选）

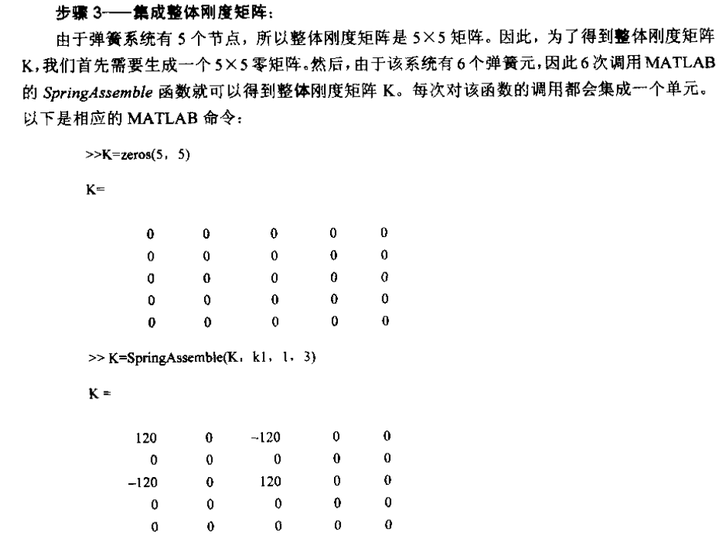

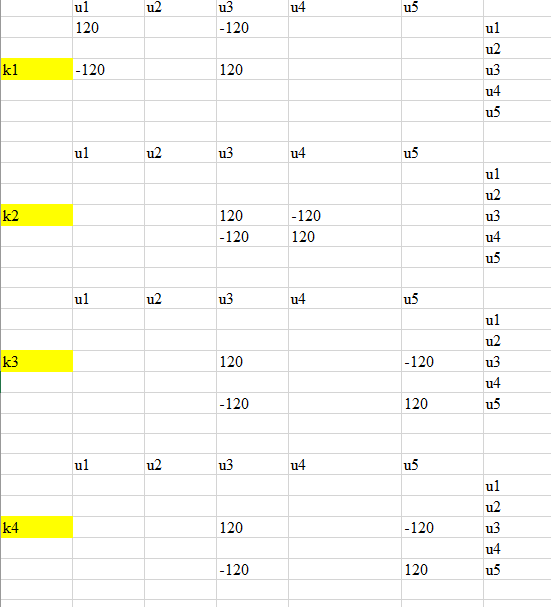

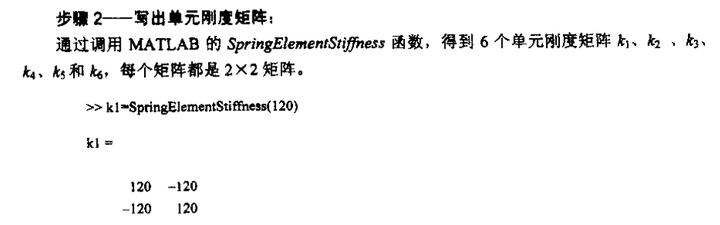

根据单元节点编号直接把各个单元刚度矩阵分别写入整体矩阵

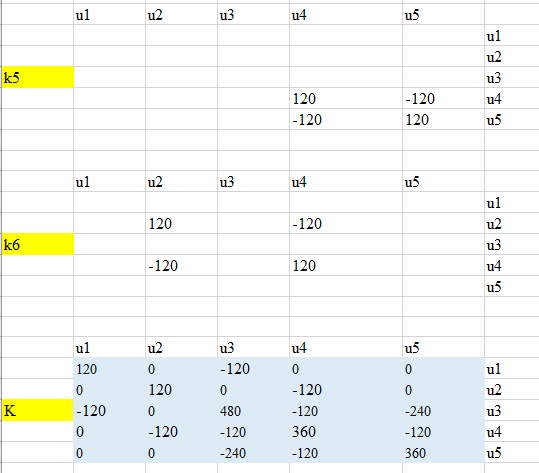

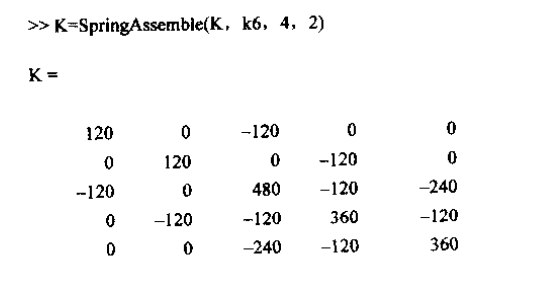

将k1k2k3k4k5k6相加即可得到总体刚度矩阵K，这里用到excel数组加法。

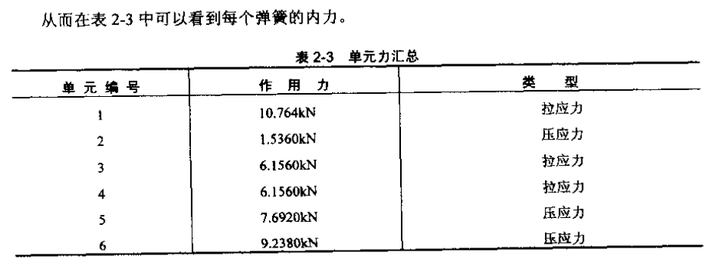

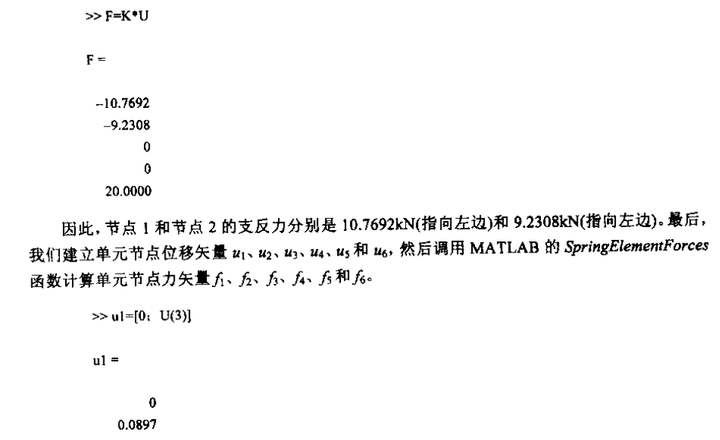

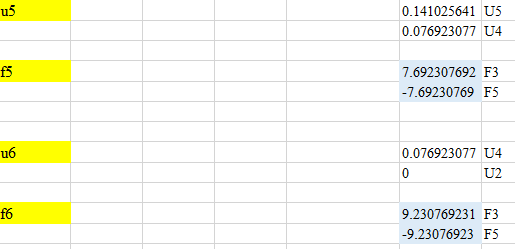

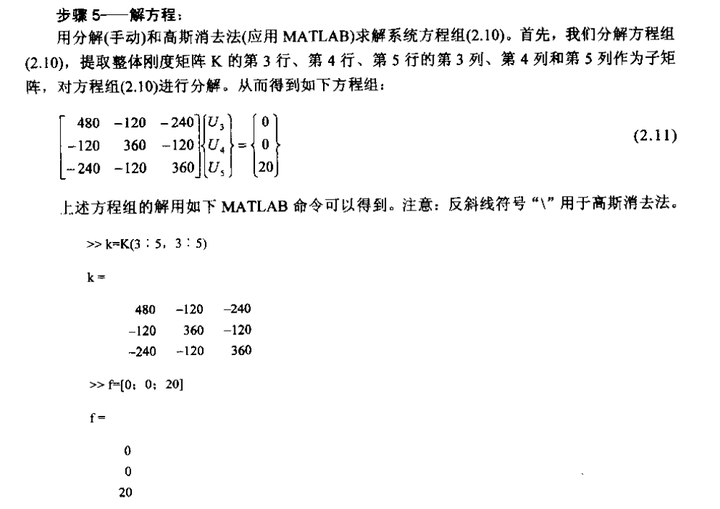

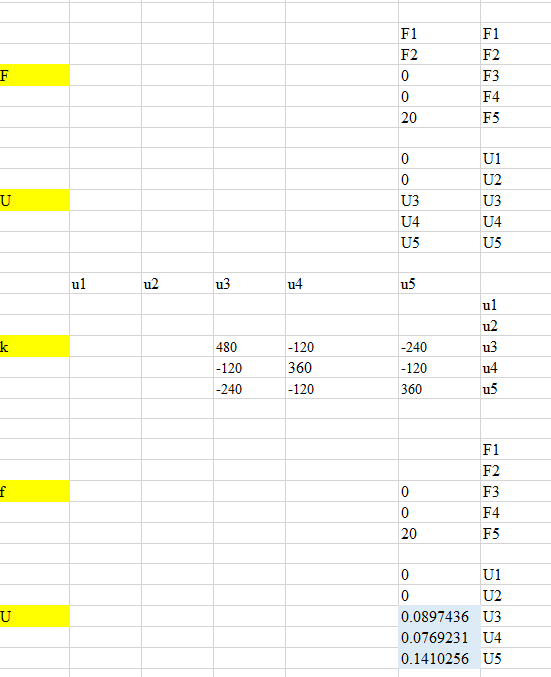

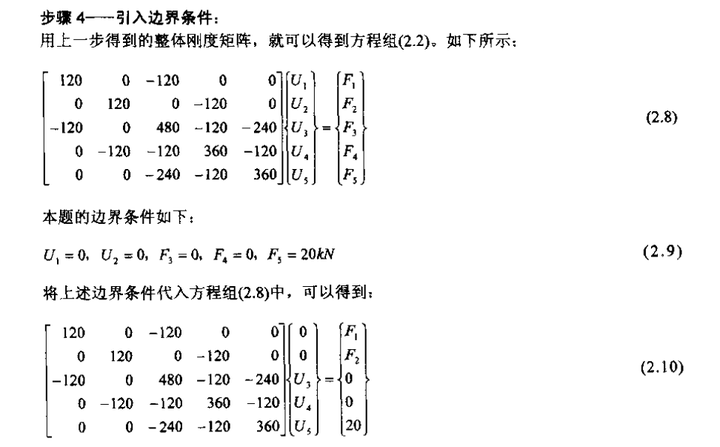

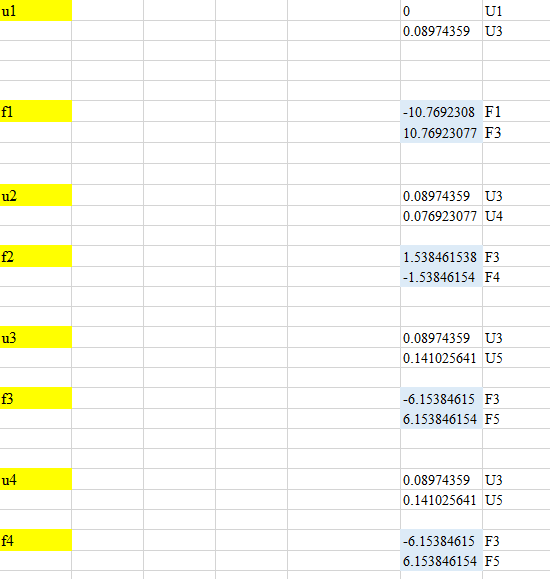

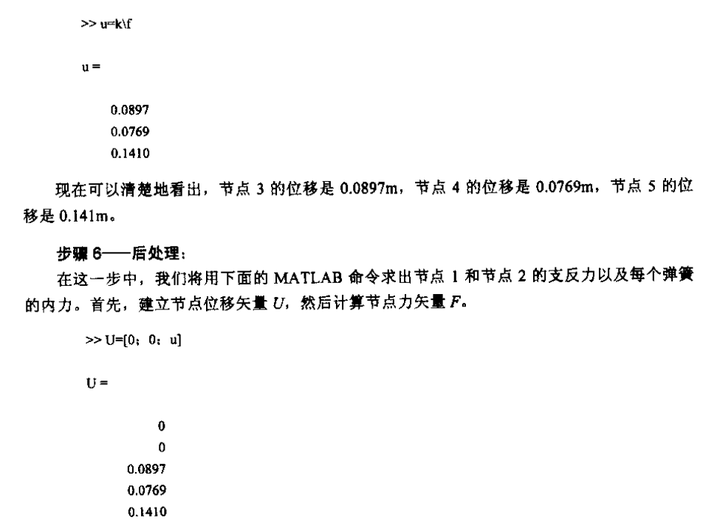

列出力和位移边界条件，手动分解刚度矩阵和载荷矩阵，得到f和k，使用excel求逆矩阵和矩阵乘法函数求节点位移，得到节点位移矩阵，然后提取各个单元节点矩阵，与单元刚度相乘得到各个单元节点力矩阵。
